Sika® CarboDur® E - Kohlefaserlamelle für die statische Verstärkung
Sika® CarboDur® E: Kohlefaserlamelle für geklebte Verstärkung

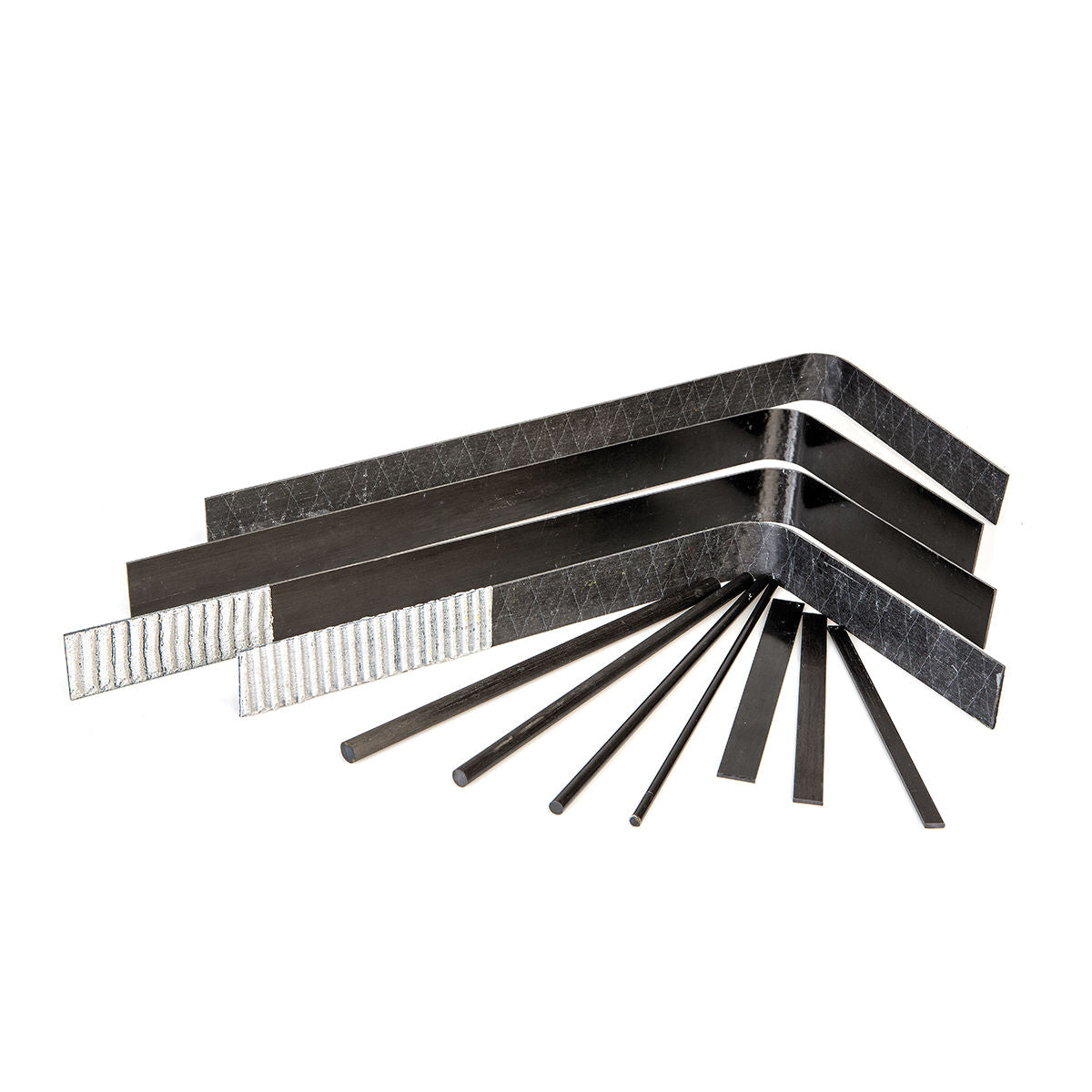

Sika® CarboDur® E ist eine pultrudierte Lamelle aus kohlefaserverstärktem Kunststoff (CFK), die auf die zugbeanspruchte Seite eines Bauteils geklebt wird, um dessen Tragfähigkeit zu erhöhen. Sie erreicht 2.200 N/mm² Zugfestigkeit bei einem Faseranteil von über 70 % Volumenanteil und wird mit dem Epoxidklebstoff Sikadur®-30 auf den Untergrund geklebt.
Der Buchstabe E kennzeichnet die Serie mit Standard-E-Modul (180 kN/mm² Mittelwert, 170 kN/mm² charakteristischer Wert) innerhalb der CarboDur®-Familie. Sie ist die übliche Wahl bei der Biegeverstärkung von Trägern und Decken, wenn es auf Faserquerschnitt bei begrenzten Kosten ankommt, im Vergleich zu den Serien S und M mit höherem Modul. Die Lamelle wird als Rolle geliefert und vor Ort ohne Schweißen, ohne schwere Abstützungen und ohne zusätzliche ständige Last passgenau zugeschnitten.
✅ Hauptvorteile
2.200 N/mm² Zugfestigkeit im Mittel und 2.000 N/mm² charakteristisch: weit über jedem Bewehrungsstahl.
Über 70 % Faseranteil: praktisch der gesamte Lamellenquerschnitt trägt Last.
Korrodiert nicht: im Gegensatz zu geklebten Stahllaschen rostet CFK nicht und benötigt keinen Korrosionsschutz.
Montage ohne schwere Abstützungen: sehr leicht, von Hand handhabbar und vor Ort auf exakte Länge zugeschnitten.
Hervorragendes Ermüdungsverhalten: geeignet für Bauwerke mit zyklischen Lasten wie Brücken und Industriedecken.
Geringe Dicke: 1,2 oder 1,4 mm je nach Typ, sodass keine lichte Höhe verloren geht und keine Oberflächen neu ausgeführt werden müssen.
Unbegrenzte Lagerfähigkeit: die Lamelle verliert bei Lagerung unter 50 °C nicht an Gebrauchsfähigkeit.
🏗️ Empfohlene Anwendungen
Biegeverstärkung von Trägern und Decken aus Stahlbeton bei erhöhter Nutzlast.
Verstärkung von Bauteilen, die durch Bewehrungskorrosion, Stoß oder Brand geschädigt sind.
Nutzungsänderung von Gebäuden: von Wohnnutzung zu Büro, Archiv oder Lager.
Ausgleich durchtrennter Bewehrung beim Öffnen von Durchbrüchen in Decken oder Wänden.
Verstärkung von Brücken und Fußgängerstegen gegenüber neuen Verkehrslasten.
Verstärkung von Holz-, Mauerwerks-, Stahl- und anderen faserverstärkten Kunststoffkonstruktionen.
📋 Technische Daten
Basis: pultrudierter kohlefaserverstärkter Kunststoff (CFK) mit Epoxidmatrix
Typen und Querschnitte: E 512 (50 x 1,2 mm, 60 mm²) · E 514 (50 x 1,4 mm, 70 mm²) · E 812 (80 x 1,2 mm, 96 mm²) · E 814 (80 x 1,4 mm, 112 mm²) · E 1014 (100 x 1,4 mm, 140 mm²) · E 1214 (120 x 1,4 mm, 168 mm²)
Systemklebstoff: Sikadur®-30
Maximale Einsatztemperatur: 50 °C
Lagerung: unter 50 °C, liegend und ohne Knicken
Lagerfähigkeit: unbegrenzt
🧰 Verarbeitung
Lamellentyp, Verankerungslänge und Bandanzahl im Projekt prüfen; die statische Berechnung liegt beim verantwortlichen Tragwerksplaner.
Den Untergrund durch Kugelstrahlen oder Fräsen bis auf tragfähigen Beton vorbereiten; die Oberfläche muss eben sein (übliche maximale Abweichung 4 mm auf 2 m) und staubfrei.
Die Lamelle mit Trennscheibe auf die benötigte Länge zuschneiden und die Klebefläche unmittelbar vor dem Auftrag des Klebstoffs entfetten.
Sikadur®-30 im Verhältnis 3:1 bis zu gleichmäßig grauer Farbe mischen und dachförmig auf Untergrund und Lamelle auftragen.
Die Lamelle mit einer harten Gummirolle gegen den Untergrund andrücken, bis der Klebstoff an den Rändern austritt und eine Klebstoffschichtdicke von 1-2 mm entsteht.
Überschüssigen Klebstoff mit Spachtel entfernen und die Verstärkung während der Aushärtung des Klebstoffs nicht berühren.
Bei sichtbar bleibender Verstärkung mit einer UV-Beschichtung schützen und, falls vom Projekt gefordert, mit Brandschutz versehen.
🛡️ Normen und Zertifikate
DIT Nr. 604R/19 des IETcc für das Verstärkungssystem Sika® CarboDur® in Spanien
Extern geklebtes Verstärkungssystem, angewendet gemäß den Bemessungsregeln für FRP-Verstärkung
📦 Lieferformen
Rolle 5 m
Rolle 25 m
Rolle 100 m
Einheiten pro Karton oder Palette: im Produktdatenblatt nicht angegeben
💡 Profi-Tipp: Bei CarboDur® versagt fast nie die Lamelle selbst; es ist die Klebefuge, die versagt. Zwei Dinge entscheiden über das Ergebnis: die Ebenheit des Untergrunds (bei einem Absatz löst sich die Lamelle genau dort) und die Verankerungslänge über den Punkt des maximalen Moments hinaus. Diese Länge nicht kürzen, um Lamelle zu sparen. Und Vorsicht bei der Serie: die E hat 180 kN/mm² Modul, weniger als die Serien S und M; wenn das Projekt eher eine begrenzte Durchbiegung als eine erhöhte Bruchlast fordert, mit dem Projektanten prüfen, ob die Serie E wirklich die richtige Wahl ist, bevor bestellt wird.
Technische Daten gemäß Produktdatenblatt Sika® CarboDur® E von Sika España (Version 01.06, März 2023).
